Hi-eff: ろう付けプレート式熱交換器の専門メーカーです。
Nantong Hi-eff Heat Exchange Equipment Co., Ltd. は、熱交換器とそのプレートおよびガスケットのスペアパーツの大手サプライヤーです。 当社は江蘇省にあり、2012 年に設立されました。現在、5,000 平方メートル以上の面積をカバーする工場があり、世界 30 以上の国と地域の顧客にサービスを提供しています。 当社の主な製品は、プレートおよびフレーム熱交換器、溶接プレート熱交換器、プレート熱交換器付属品などで、HVAC、製紙、鉄鋼、化学、冷凍、電力、造船、食品および飲料などの業界で使用できます。
豊富な経験:当社のチームは、20 年以上の業界経験を持つ 200 人以上の技術者で構成されており、当社の製品が 60 を超える特許証明書を取得できるように支援してきました。
充実した装備：同社は複数の高度な金型加工 CNC 工作機械、特殊油圧プレス、パンチングマシン、一体型ブランキングマシンなどの設備を備えており、特に GEA、Tranter、APV、AGC などの高品質の熱交換器およびガスケットのスペアパーツを顧客に提供できます。そして他のモデル。
品質保証：当社では、製造工程がISO規格に準拠していることを確認するための独自の品質検査センターを設置し、ヘリウム試験装置や強度試験装置などによる熱交換器の品質検査を実施し、すべての製品がCEおよびRoHS認証に準拠していることを確認しています。
カスタマイズされたサービス:当社のチームはカスタマイズされた設計と生産を得意とし、さまざまな使用環境の要件を満たすさまざまな熱交換チューブ、フィン、構造部品、パイプの提供を含む OEM および ODM の注文をサポートしています。

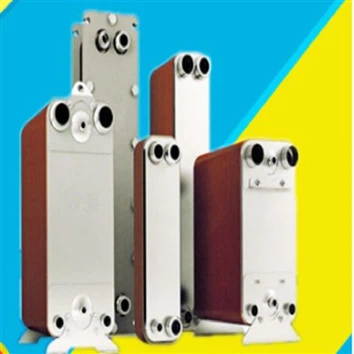

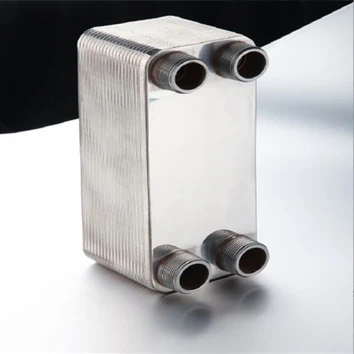

ブレージングプレート式熱交換器とは何ですか?
ろう付けプレート熱交換器は、高温媒体と低温媒体 (通常は水) を分配できるチャネルを形成するために組み合わされる波形プレートで構成されます。 ろう付けプレート熱交換器は、加熱または冷却システムのさまざまな機能に使用できます。凝縮器、蒸発器、オイルまたはガスクーラーとして機能するほか、加熱または冷却の伝達を伴うその他の機能にも使用できます。 これらは、住宅用熱ネットワーク、生産、冷凍、データセンターの冷却、住宅用暖房など、さまざまな業界で広く使用されています。
軽量構造
当社のろう付けプレート熱交換器は、軽量のろう付け構造を特徴としており、同等のシェルアンドチューブ構造よりも高い熱効率を実現し、設置面積が 75% 小さいため、より薄く少ないプレート材料を使用して動作させることができます。
柔軟な運用
柔軟な動的な流体分配システムを備えており、蒸発器の負荷や冷媒、または自然冷媒でも安定した動作が可能です。
セルフクリーニング
ブレージングプレート式熱交換器は乱流が大きいためセルフクリーニング機能があり、水質や高温などの条件によりスケールが発生しても薬液洗浄により速やかに清浄な状態に回復します。
カスタマイズ可能
これらの熱交換器のヒートシンク プレートは、圧力損失を最適化し、乱流を増加させることで効率を向上させる非対称設計を実現しています。 最適なプレス深さ、プレートパターン、構成を得るためにカスタマイズすることもできます。
ブレージングプレート式熱交換器の主な構成部品
熱交換器の核心は、コンパクトで効率的な熱伝達デバイスです。 これは、2 つの流体の流れが互いに直接接触することなく熱エネルギーの交換を促進するように特別に設計された一連の金属プレートで構成されています。 主要なコンポーネントには次のものが含まれます。
伝熱プレート
これらのプレートは通常、ステンレス鋼または熱伝導性に優れたその他の材料で作られています。 熱交換のための大きな表面積を作り出すために、チャネルと波形の複雑なパターンが備わっています。
ろう付け
設計に応じて、2 つの流体の流れの混合を防ぐためにプレートがろう付けされます。
入口と出口
各流体ストリームには入口と出口用の独自のポートがあり、混合することなくそれぞれのチャネルを確実に流れます。
ガスケット付きプレート熱交換器 (GPHE) とろう付けプレート熱交換器 (BPHE) の主な違いは、プレートが互いにシールされる方法です。
GPHE では、プレートはガスケットで組み立てられます。ガスケットは通常、NBR、EPDM、Viton などのエラストマー材料で作られています。 ガスケットは隣接するプレート間にシールを提供し、高温流体と低温流体の別々の流路を形成します。 次に、プレートをフレームでクランプしてガスケットに圧力を加え、プレートがしっかりと密閉されるようにします。
BPHE では、銅やニッケルなどの充填材を使用してプレートがろう付けされます。 ろう付けプロセスによりプレート間に永久的な結合が形成されるため、ガスケットやフレームが不要になります。 ろう付け接合は、高度な構造的完全性と熱的および機械的ストレスに対する耐性も提供します。
GPHE は通常、BPHE よりも安価で、洗浄やメンテナンスのために分解できます。 また、プレートを追加または削除することで伝熱面積を柔軟に変更でき、幅広い流体の種類と流量に適しています。 ただし、ガスケットが破損する可能性があるため、BPHE よりも多くのメンテナンスが必要になる可能性があり、一般に高温または高圧の用途には適していません。
BPHE は、ガスケットやフレームが不要であり、ろう付け接合部の熱伝導率が高いため、一般に GPHE よりもコンパクトで効率的です。 また、圧力と温度に対する耐性も高いため、より幅広い用途に適しています。 ただし、一般に GPHE よりも高価であり、清掃やメンテナンスのために分解することはできません。 また、熱応力に対してより敏感であり、塩化物含有量やその他の腐食性の高い流体には適さない場合があります。
ブレージングプレート熱交換器の利点
コンパクト
当社のブレージングプレート熱交換器は、他の技術と比較して非常にコンパクトです。 二酸化炭素排出量は、シェルアンドチューブ熱交換器の 10 分の 1、またはガスケットプレート熱交換器の半分に抑えることができます。
効率的
ガスケットや補助装置が不要で、材料の約 95% が熱伝達に使用されます。 乱流が激しいため、小さな温度差を効率的に利用することもできます。
信頼性のある
堅牢な構造なのでガスケットが不要で、漏れのリスクがありません。 これは、メンテナンスと運用のダウンタイムを最小限に抑えながら、安定した熱性能と油圧性能を意味します。
フレキシブル
コンパクトなサイズによりスペースを効率的に使用できるため、システム設計がより柔軟になります。 標準のドアとエレベーターを使用してユニットごとに大規模な設備を構築でき、需要が増加した場合でも簡単に容量を拡張できます。
費用対効果の高い
エネルギー、メンテナンス、スペアパーツ、設置のコストを節約できます。 15-20 年間にわたるライフサイクル コストは、多くの場合、対応するガスケット付きソリューションの半分になります。
セルフクリーニング
当社のろう付けプレート熱交換器は、非常に乱流のおかげで、通常は自己洗浄機能を備えています。 汚れやスケールのリスクが高い用途では、分解せずに定位置洗浄が簡単です。 プレート熱交換器の洗浄について詳しくはこちらをご覧ください。
カスタマイズされた
標準コンポーネントのプレート設計、材料、接続を組み合わせることで、リードタイムを短縮しながら、特定の用途での生産量を最大化します。
ブレージングプレート熱交換器の熱設計は何ですか?
ブレージングプレート熱交換器 (BPHE) の熱設計には、熱交換器がアプリケーションの特定の要件を確実に満たすように、熱伝達率、圧力降下、その他の性能パラメーターを計算することが含まれます。 BPHE の熱設計を実行するために実行できる一般的な手順をいくつか示します。
熱負荷の決定
BPHE 設計の最初のステップは、2 つの流体間で伝達する必要がある熱量を決定することです。 これは、熱伝達方程式 Q=U x A x ΔT を使用して計算できます。ここで、Q は熱負荷、U は全体の熱伝達係数、A は熱伝達面積、ΔT は熱伝達領域間の温度差です。 2つの流体。
BPHE のタイプとサイズを選択してください
熱負荷が決定したら、次のステップはアプリケーション要件に基づいて適切な BPHE のタイプとサイズを選択することです。 これには、2 つの流体の流量、圧力降下、温度範囲などの要素に加え、耐食性やコンパクトなサイズなどのその他の特定の要件も考慮する必要があります。
熱伝達係数を計算する
熱伝達係数は、2 つの流体間で熱を伝達する BPHE の能力の尺度です。 これは、流量、流体特性、BPHE の設計などの要因によって影響されます。 熱伝達係数は、経験的相関関係または数値流体力学 (CFD) シミュレーションを使用して計算できます。
圧力損失を計算する
圧力降下は、BPHE を通過する流れに対する抵抗の尺度であり、流量、流体特性、BPHE の設計などの要因によって影響されます。 圧力損失は、経験的相関または CFD シミュレーションを使用して計算できます。
汚れ係数の決定
ファウリングは伝熱面に堆積物が蓄積することであり、時間の経過とともに BPHE の伝熱効率が低下する可能性があります。 ファウリング係数は流体の特性と使用条件に基づいて推定でき、ファウリングによる熱伝達効率の低下を考慮するために使用されます。
設計を最適化する
最後に、BPHE の設計を最適化して、最大の熱伝達効率や最小の圧力降下など、望ましい性能パラメータを達成できます。 これには、プレートの形状、流体の流れのパターン、使用される材料などの要素の調整が含まれる場合があります。
ブレージングプレート熱交換器を選択する際に考慮すべき要素
適切な PHE を選択するための重要な手順は次のとおりです。
(1) アプリケーションのニーズを理解する:PHE の目的 (流体の加熱、冷却、凝縮、蒸発) を決定します。熱い流体と冷たい流体の両方に必要な温度範囲を定義します。
(2) 流体の特性を評価する:粘度、密度、熱伝導率、比熱容量、腐食性など、関係する流体の特性を理解します。 この情報は、プレートとガスケットの材質を決定するのに役立ちます。
(3)流量と容量:熱い流体と冷たい流体の両方の流量を指定します。 これらの速度は、アプリケーションの容量と熱伝達要件に適合する必要があります。
(4) 温度アプローチ (ΔT):許容可能な温度アプローチ、つまり、熱い流体と冷たい流体が PHE を通過するときの温度差を決定します。 通常、ΔT が小さいほど、PHE の効率が高くなります。
(5)必要な伝熱面積:熱伝達要件を満たすために必要な有効熱伝達面積を計算します。 この面積は、熱負荷、温度アプローチ、および全体の熱伝達係数によって異なります。
(6) プレート材質とガスケット:流体との適合性やその特性に応じて適切なプレート材質を選択してください。 一般的な材料には、ステンレス鋼、チタン、さまざまな合金が含まれます。流体、使用温度、圧力に適合するガスケット材料を選択してください。
(7)プレートの配置と流れの構成:熱伝達要件と利用可能なスペースに基づいてプレート配置 (シングルパスまたはマルチパス) を決定します。熱伝達効率を最適化するために流れ構成 (平行流、向流、またはクロスフロー) を選択します。
(8) 圧力降下許容値:利用可能なポンプ能力とシステム要件を考慮して、システムの許容圧力降下を評価します。 PHE 設計がこれらの圧力制限に適合していることを確認してください。
(9)カスタマイズ:アプリケーション固有のニーズを満たすために、接続の追加、独自の設計変更、または特定の寸法などのカスタマイズが必要かどうかを判断します。
(10)メーカーの選択:高品質の熱交換器を製造してきた実績のある信頼できるPHEメーカーまたはサプライヤーを選択してください。メーカーを選択する際には、製品の品質、保証、アフターサポートなどの要素を考慮してください。
(11)環境および安全への配慮:エネルギー効率や排出削減など、環境への影響を考慮してください。選択した PHE 設計が安全基準に適合し、必要な安全機能を備えていることを確認してください。
(12)コスト分析:選択した PHE の初期購入コスト、運用コスト (エネルギー消費を含む)、およびメンテナンス コストを、シェルアンドチューブ熱交換器などの代替品と比較します。
(13)専門家に相談する：選択内容が特定のアプリケーションの要件と一致していることを確認するには、その分野の専門家またはメーカーのテクニカル サポート チームに相談してください。
(14) 検証とテスト:選択を最終的に決定する前に、テストまたはシミュレーションを実行して、PHE がアプリケーションで期待されるパフォーマンスを満たせるかどうかを確認することを検討してください。
証明写真
工場写真
ブレージングプレート式熱交換器に関するよくある質問
中国の有数のろう付けプレート熱交換器メーカーの 1 つとして、当社の工場から販売されている高品質のろう付けプレート熱交換器を購入することを心から歓迎します。 すべての機器は高品質で競争力のある価格です。 お見積りについては、今すぐお問い合わせください。
